キャッツ電子設計 SEMICONDUCTOR TEST SYSTEM 【半導体テストシステム】

works実績紹介

半導体・電子関連

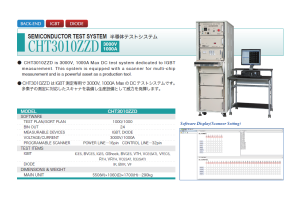

キャッツ電子設計 SEMICONDUCTOR TEST SYSTEM 【半導体テストシステム】

IGBT・ダイオードの電気特性を高電圧・大電流で高精度に自動測定する装置です。測定結果によるGO/NG判定が可能で、ハンドラーやロボットとの連携により量産向けシステムを構築できます。内部に32bit CPUを搭載し高速測定を実現。外部ではWindows 11対応ソフトにより測定プログラムの作成・管理を行える高度な測定システムです

概要

メーカー株式会社キャッツ電子設計
特徴本装置は、会話形式の操作画面により誰でも簡単に操作できます。16bit A/Dコンバーター採用で高精度測定が可能。24BINカウンターによる分類、バイアス条件に応じたオートタイム設定(手動設定も可)を備えています。さらに、外付けの精度チェックボックスにより容易に精度確認が行えます。
主な仕様◆プログラム作成方法:モニターとキーボードによる会話形式
・測定ステーション:1ステーション
・極性:NPN
・電圧、電流:3kV、1kA
◆ プログラムストア方法:ハードディスク
◆1品種あたりのプログラムステップ数:測定/分類条件 各最大1000ステップ
◆ 分類数
・類出力:24分類
・ハンドラー出力:24BIN
・カテゴリー分類:999
◆測定時間
・AUTO設定:電流値によって決まります。
・MANU設定:10μs~999ms 3桁任意設定
・測定間隔: 5ms/1項目(大電流項目 50ms/1項目)
・CPU処理時間: 約3ms~50ms/分類処理
◆諸元
・電源:AC200V±5% 50/60Hz
・消費電力:1.5kVA
お問い合わせ先松本営業所 matumoto@koshin-intex.co.jp
掲載開始日2026年8月17日
